很多人不相信三相380V電機經過簡單改裝，就可以在單相220伏電源供電條件下使用。我開始一度也以為要重新?lián)Q繞組才能解決問題，實際上是完全不需要的，這個要從一個摳門小氣的老板說起了，他讓我改變了這個觀念，并讓我掌握了這個簡單的改裝方法，下邊分享一下。

幾個月前，一位在消防器材公司打工的朋友找到我，說他們公司買了一臺給滅火器試壓的機器，但是自打買回來以后好幾個月都沒有使用過。那兩天安監部門要來檢查，于是他們就把那臺試壓機安裝到位，準備接受上面的檢查。但是那臺試壓機配套的電機是三相的，功率1.5KW，4極，而他們那里沒有三相電，老板要他找個人給看看，他也就找到我了。

我說，這個不是太現實的吧，直接換電機不就得了，老板說換電機要考慮尺寸問題，另外更換了配件萬一被消防部門查到了更加麻煩。我又提建議，叫他單獨敷設一條三相線路，大約二三十米電線就夠了。老板舍不得花那錢，老板嫌拉三相電太費事，就要求利用現有的條件和資源來解決問題。他告訴我有人成功改裝過的，就是用單相220V運行三相380伏電機，一點問題都沒有，我只好硬著頭皮鉆研了。

有人會問，三相變頻器，用單相380伏供電沒有問題嗎？大部分變頻器不會有報警，少部分有報警但是可以通過軟件設置關閉，其實變頻器輸入部分，就是一個全部整流電路，單相輸入沒有問題，只是功率沒有那么大而已，完全可以用，用2.2KW的變頻器帶1.5KW電機，也就是1000元不到的成本，加上一個變壓器，大概就是1000多元了，不算貴，只是那個摳門的老板搖搖頭，說太貴了，而且他那個地方空間小，不好擺放變頻器和變壓器，我只有另外想辦法了，后來查到原來可以加電容改變相位來形成旋轉磁場，這種方法比較適合小功率電機了，而且價格便宜，安裝上不需要很大空間。

圖3接線轉矩太低，若增大力矩可將移相電容串入二相繞組連在一起的線圈中，用此繞組為起動繞組，單只線圈直接接在220V電源上，見圖4。圖3、圖4如果需要改變轉軸轉動方向，可將起動繞組或運轉繞組的頭尾換一下就可。

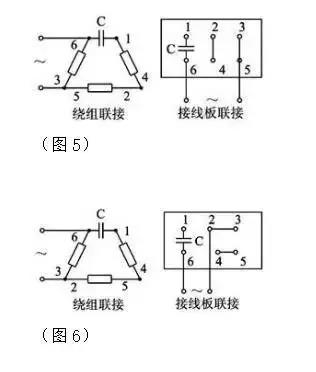

兩個繞組串聯后的磁矩(其中一相反串)是由兩個夾角互為60°磁矩合成的(如圖5)，其磁矩遠遠大于由兩個夾角互為120°合成的磁矩(如圖6兩繞組順串),  所以圖5接線的起動轉矩遠遠大于圖6接線的起動轉矩。

工作電容C=1950×Ie/Ue×cosφ(微法)，Ie、Ue、cosφ是電動機原來的額定電流、額定電壓及功率因數。

一般工作電容用在單相電源上的三相異步電機時(220V)，每100W用4~6微法電容即可。

起動電容可根據起動的負載大小而選擇。通常是工作電容的1~4倍。當電動機達到額定轉速的75%~80%時,應當斷開起動電容，否則電動機易燒壞。

正確選擇電容的容量使二相繞組的電流I1、I2相等，且等于額定電流Ie，即I1=I2=Ie。若要求起動力矩大些，可增加一個起動電容,并接在運轉電容上,當起動正常時,斷開起動電容。

三相異步電動機用于單相電源的改接意義較大，方便易行，但由于單相電源一般容量較小，所以適用于1kW以下小電機。

我計劃了兩個方案，第一個方案是加裝一個小型的單相刀閘，當電機啟動以后用刀閘迅速切斷啟動電容的電路。但是這樣搞風險較大，如果操作人員疏忽忘記或者反應太慢就會導致電機長時間帶著啟動電容運行，所以這個方案可行性不高。

我的第二個方案是通過對原有的電控箱內的控制線路稍稍做一些改動，并加裝一個時間繼電器，利用時間繼電器來實現完全自動的切斷啟動電容，這樣就能有效的消除了可能由于人為的因素造成的電機損壞，安全系數也大大增加。

經過一番努力，線路改動完畢，我把時間繼電器通電延時時間設為1秒，經實驗成功。

該方案所需材料清單：

1. 小型斷路器（2P）1個，

2. 熔斷器2個，

3. 接觸器（線圈電壓220V）1個，

4. 中間繼電器（線圈電壓220V）1個（給儀表供電），

5. 時間繼電器（線圈電壓220V）1個，

6. 按鈕2個。
